Shandong Xinkaite Bearing Co., Ltd. مكونات معدات النقل,مكونات معدات بكرة البكرة,ناقل تعدين الفحم
الصفحة الرئيسية > قائمة المنتجات > مكونات الناقل > ناقل بكرة مكونات > مكونات معدات البكرة الناقل تعدين الفحم

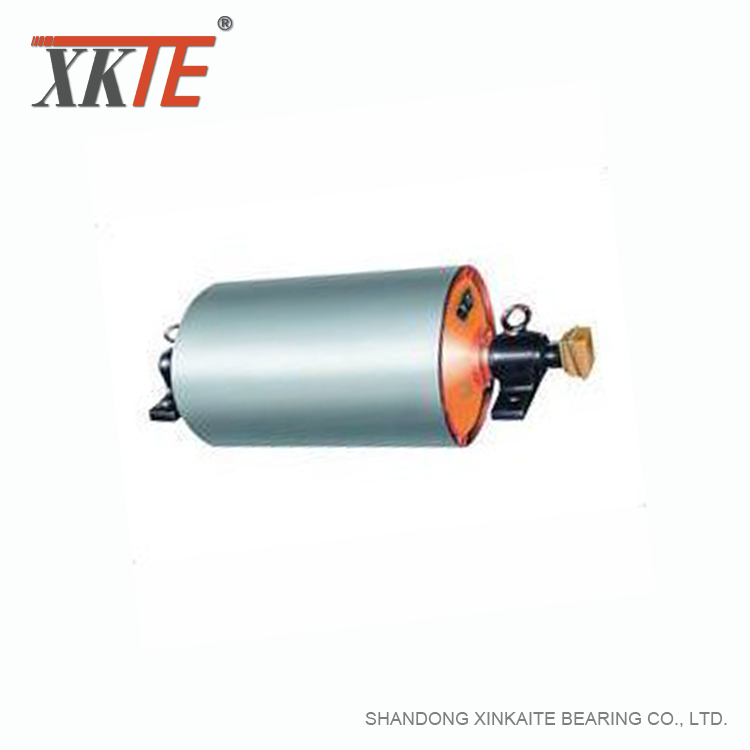

مكونات معدات البكرة الناقل تعدين الفحم

حصة ل:
    الدفع نوع: L/C,T/T,Paypal,Western Union
    Incoterm: FOB,CFR,CIF
    أدني كمية الطلب: 1 Piece/Pieces
    موعد التسليم: 7 أيام

معلومات أساسية

نموذج: DTII/TK/TK75

Roller Material: Seamless Roller Pipe,welded Roller Pipe

Rolelr Diameter: 89mm-195mm

Shaft: 20-100mm,

Belt Length: 400 Mm-2600mm

Standard: ISO, DIN, CEMA, GB

Roller Bearing: Roller Bearing 22200 22300 Series

Application: Coal Mining, Cement Plant, Power Plant

Additional Info

تفاصيل التعبئة والتغليف: 1) حزمة محايدة و حزمة خشبية 2) حزمة الكرتون + البليت 3) حزمة خشبية + البليت 4) حسب طلب الزبون

إنتاجية: 50000 Pieces/day

علامة تجارية: XKTE / OEM

نقل: Ocean,Land,Air

مكان المنشأ: شاندونغ ، الصين

تفاصيل التجارة القدرة علي التوريد: 50000 Pieces/Day

الشهادات: ISO9001

ميناء: Qingdao,Shenzhen,Guangzhou

وصف المنتج

تتوافر أنظمة النقل مناجم الفحم من أجل المناجم المفتوحة في تصاميم ثابتة وقابلة للنقل وقابلة للنقل ، وتوفر أكثر الطرق فعالية لنقل المواد السائبة عبر مسافات طويلة. البكرات الناقلة هي المكونات الرئيسية التي توفر نقل عزم الدوران من محرك الأقراص وضمان استمرار بقاء الأحزمة. وفقا لتصميم التكنولوجيا والتصميم الدولي القياسية ، هناك بكرة رئيس (بكرة محرك الأقراص) ، بكرة الذيل ، بكرة snub ، البكرات و بكرة الانحناء الخ. تتكون البكرات من العديد من قطع الغيار بما في ذلك قذيفة ، نهاية القرص ، متخلفة ، محور ، رمح ، عناصر قفل وكروي محامل كروية أو محامل ذاتية المحاذاة.




conveyor pulley components

Tail Pulley





1. طبل أو شل :

الأسطوانة هي جزء من البكرة في اتصال مباشر مع الحزام. يتم تصنيع الغلاف إما من صفائح فولاذية أو من أنابيب فولاذية مجوفة.

conveyor pulley structure

لوحات الحجاب الحاجز : إن الألواح الغشائية أو اللولبية من البكرة عبارة عن أقراص دائرية تم تصنيعها من ألواح فولاذية سميكة والتي يتم لحامها في الصدفة عند كل طرف ، لتقوية الأسطوانة.

وتشعر الصفائح الطرفية بالملل في وسطها لاستيعاب عمود البكرة والمحاور لعناصر قفل البكرة.


العمود : تم تصميم المحور لاستيعاب جميع القوى المطبقة من الحزام و / أو وحدة القيادة ، مع أدنى انحراف. يقع المحور ويتم قفله في محاور الأقراص الطرفية عن طريق عناصر قفل. وغالبا ما صعدت رمح ، وبالتالي رمح البكرة.

conveyor pulley shaft

عناصر القفل : هي عبارة عن مواد مصنعة عالية الدقة يتم تركيبها على المحور وداخل محاور البكرة. تعلق عناصر القفل البكرة بإحكام بالعمود عن طريق الألواح الطرفية.


المخططات : المخططات عبارة عن حاويات مصنعة ومشبعة بالماكينة ملحومة في الصفائح النهائية.


التخلف : من الضروري أو المرغوب أحيانًا تحسين الاحتكاك بين الحزام الناقل والبكرة من أجل تحسين العزم الذي يمكن نقله من خلال بكرة محرك. تحسين الجر على بكرة يساعد أيضا مع تدريب الحزام. في مثل هذه الحالات تكون أسطح طبل البكرة "متخلفة" أو مغطاة بمواد مطاطية.

Pulley-Lagging

المحامل : المحامل المستخدمة لبكرات الناقل هي بشكل عام محامل كروية ، يتم اختيارها لخصائص الدعامات الشعاعية والمحورية. تكون المحامل ذاتية المحاذاة بالنسبة إلى المجاري المائية الخاصة بها ، مما يعني أن المحامل يمكن أن تكون "غير متماسكة" بالنسبة لعمود المحور والكتل اللولبية ، إلى درجة معينة. من الناحية العملية ، يشير هذا إلى أن ثني العمود في ظل ظروف التحميل وكذلك عدم التوافق البسيط لهيكل دعم البكرة ، يمكن استيعابه بواسطة المحمل.

Bearing For Pulley





المنتجات الرئيسية الأخرى لبكرة ناقل:

محمل كروي أسطواني
السلسلة 22200 .. ، 22300 .. ، 23000 .. ، 23100 .. ، 23200 .. ، 23900 .. 24000 .. ، 24100 .. ، M / MB / CA / CC / W33

Models Old Models Bore(d) Outer Diameter(D) Thickness  Weight
22210 3510 50 90 23 0.87
22211 3511 55 100 25 0.88
22212 3512 60 110 28 1.22
22213 3513 65 120 31 1.63
22214 3514 70 125 31 1.66
22215 3515 75 130 31 1.75
22216 3516 80 140 33 2.2
22217 3517 85 150 36 2.8
22218 3518 90 160 40
22219 3519 95 170 43 4.2
22220 3520 100 180 46
22222 3522 110 200 53 7.4
22224 3524 120 215 58 9.2
22226 3526 130 230 64 11.2
22228 3528 140 250 68 14.5
22230 3530 150 270 73 18.5
22232 3532 160 290 80 22.2
22234 3534 170 310 86 29
22236 3536 180 320 86 30
22238 3538 190 340 92 35.3
22240 3540 200 360 98 44.7
22244 3544 200 400 108 61.5
22248 3548 240 440 120 61.7
22256 3556 280 500 130 115
22307 3607 35 80 31 0.75
22308 3608 40 90 33 1.03
22309 3609 45 100 36 1.4
22310 3610 50 110 40 1.9
22311 3611 55 120 43 2.4
22312 3612 60 130 46 3
22313 3613 65 140 48 3.6
22314 3614 70 150 51 4.4
22315 3615 75 160 55 5.4
22316 3616 80 170 58 6.4
22317 3617 85 180 60 7.4
22318 3618 90 190 64 8.8
22319 3619 95 200 67 10.3
22320 3620 100 215 73 13
22322 3622 110 240 80 18.1
22324 3624 120 260 86 22
22326 3626 130 280 93 29
22328 3628 140 300 102 36
22330 3630 150 320 108 43
22332 3632 160 340 114 51
22334 3634 170 360 120 60
22336 3636 180 380 126 70
22338 3638 190 400 132 81
22340 3640 200 420 138 94
22344 3644 220 460 145 119
22348 3648 240 500 155 153

محمل كروي ذاتي المحاذاة

Models Bore(d) Outer Diameter(D) Thickness  Weight
1308 40 90 23 0.715
1309 45 100 25 0.957
1310 50 110 27 1.21
1311 55 120 29 1.58
1312 60 130 31 1.96
1313 65 140 33 2.45
1314 70 150 35 2.99
1315 75 160 37 3.56
1316 80 170 39 4.18



الوضعية:
تتوفر محامل بكرات كروية ومحامل كروية ذاتية المحاذاة مع بكرات وأقفاص للخدمة الشاقة تناسب التطبيقات القاسية ذات الطلب الشديد مثل الشاشات الاهتزازية. آلة النقل التعدين ، وتعدين البكرة ناقل السائبة. منحنى البكرة ، بكرة القيادة ، بكرة البكرة ، بكرة البكرة ، بكرة البكرة ، بكرة البكرة الخ. في هذا النوع من بيئة التشغيل العدوانية ، يكون محمل البكرة الكروي هو النوع الوحيد الذي يوفر حياة خدمة مقبولة. عموما عمر أطول من أنواع تحمل الأخرى.


خاص: XKTE - الكرات ومحامل التدحرج في تقنية Conve yor

XKTE هو متخصص في تكنولوجيا التحريك المتدحرج للتطبيق الميكانيكي للناقلات المتداخلة.


سواء نقل البضائع السائبة أو العامة ، لدينا الحلول المناسبة لمتطلباتك. محامل الدرفلة المحسنة للتطبيق من XKTE تتحدى جميع التحديات: درجات حرارة مختلفة بشكل كبير ، الرطوبة ، الغبار ، الأوساخ ، وكذلك تقليل الضوضاء والاهتزاز.



Bend Pulley Conveyor

معلومات عنا:

Shandong Xinkaite Bearing Co.، Ltd. هي شركة متخصصة تصنع أسطواني الحزام الناقل ، متخصصة في تصنيع محامل صناعة معالجة المواد السائبة وتورد جميع أنواع المكونات المهمل الناقل. يتم استخدام محاملنا في العديد من التطبيقات بما في ذلك: آلات التعدين ، تحمل العاطلين عن العمل والبكرات العكسية وكذلك بكرة الطبل. يقع مصنعنا في يانديان من ياوتشنغ في الصين القارية ، وتغطي مساحة 18000 متر مربع ، علامات تجارية مسجلة "XKTE".


وهناك العديد من الشركاء على المدى الطويل من بلدنا داخل المناطق التي تتمحور حول صناعة ناقل الأسطوانة. مع نمو شركتنا تدريجيا ، من الخام إلى المحمل ، قمنا بإعداد خط إنتاج وقفة واحدة ، مع إنتاج 50000 قطعة كل يوم على خطوط الإنتاج الآلي الخاصة بنا. يتم تصنيع جميع المنتجات وفقا لمعايير GB أو في الامتثال مع متطلباتك الخاصة.

Factory New


خدمتنا:

1. حجم الإنتاج والمخزونات الكبيرة ، ونوعية مستقرة

2. OEM معتمد

3. قبول النظام الصغيرة

4. مختلف العلامات التجارية

5. مجموعة واسعة من التطبيقات

6.تسليم سريع

7. تصر شركتنا على "الجودة أولا ، أولا الائتمان" أفكار تجارية ومواصفات منتجاتنا متينة. لدينا سمعة جيدة في السوق الدولية من خلال خدمتنا المثالية وإمدادات كافية.

التعبئة


Packing New

صورة المنتج
  • مكونات معدات البكرة الناقل تعدين الفحم
  • مكونات معدات البكرة الناقل تعدين الفحم
  • مكونات معدات البكرة الناقل تعدين الفحم
  • مكونات معدات البكرة الناقل تعدين الفحم
